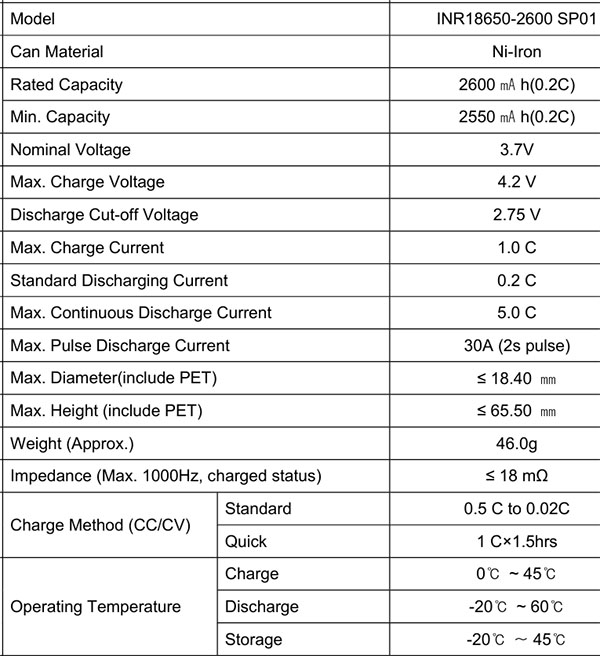

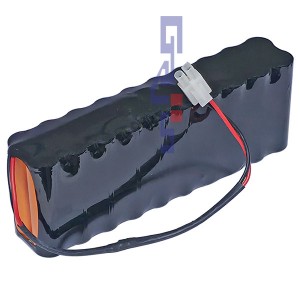

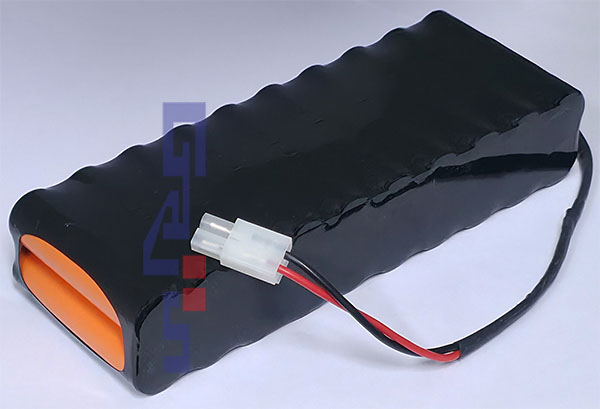

■ 벡셀 리튬이온 충전배터리 INR18650-2600-SP01 (Size 4/3FA 3.7V 2600mAh) 20개를
4개 직렬, 5개 병렬로 조립하여 전압과 용량을 높이고
보호회로(PCM-4S 30A)와 커넥터를 연결 후 수축필름(색깔은 랜덤)으로 포장하였습니다.

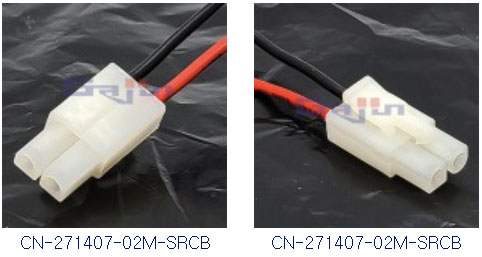

ㅡ 커넥터 CN-271407M-SR 극성주의
전선의 (좌, 우 위치확인) 빨간색은 플러스(+), 검은색은 마이너스(-)
<↓네모 구멍 빨간색> <↓동그라미 구멍 검은색>
◇ Rated Capacity : 13Ah (13,000mAh)
◇ Nominal Voltage : 14.8V
◇ Max. Charge Voltage : 16.8V
◇ Max. Charge Current : 1.0C (13Ah)
◇ Standard Discharging Current : 0.2C
◇ Max. Continuous Discharge Current : 30Ah (because of the PCM specification)
◇ Max. Pulse Discharge Current : 30A (because of the PCM specification)
◇ Size : (4/3FA x20) 184(186) x 70 x 37mm (about)
◇ Weight : 925g (about)
◇ Operating Temperature : (Charge) 0 ~ 45℃
(Discharge) -20 ~ 60℃
(Storage) -20 ~ 45℃
