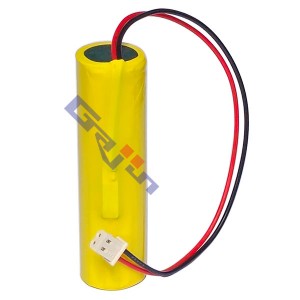

■ 삼성 리튬이온 충전배터리 INR18650-35E (Size 4/3FA 3.7V 3500mAh)에
각형 보호회로(PCM-1S 2Ah)를 측면에 부착하고 입출력 커넥터(MSH5264-02RR)를 연결,
수축필름(색깔은 변경될 수 있음)으로 포장하였습니다.
ㅡ 각형 보호회로가 원기둥 면에 위치하여 약 4mm정도가 볼록하게 튀어 나옵니다.
ㅡ 커넥터 Molex 5264-02M-RR 극성주의
전선의 (좌, 우 위치확인) 빨간색은 플러스(+), 검은색은 마이너스(-)
◇ Rated Capacity : 3500mAh (Typical), 3350mAh (Minimum)
◇ Nominal Voltage : 3.6V
◇ Voltage at end of Discharge : 2.75V (Discharge cut-off voltage)
◇ Charging Voltage : 4.2V
◇ Standard Charge : 0.5C (Constant Current / 4h)
◇ Fast Charge : 0.5C (Constant Current / 4h)
◇ Maximum Continuous Charge Current : 2A
◇ Standard Discharge : 0.2C (Constant Current)
◇ Fast Discharge : 1C
◇ Maximum Continuous Discharge Current : 1.2C
◇ Operation Temperature Range : (Charge) 0 ~ 45℃,
(Discharge) -10 ~ 65℃
◇ Storage Temperature Range : -20 ~ 40℃
◇ Weight : 52g (about)
◇ Size : (4/3FA) 18.7(22) x 67mm (about)
○ 다른 형태의 작업이 필요하시면 전화로 말씀해주세요.
ㅁ (조립) 집합배터리는 주문제작으로 반품 및 환불이 안 되오니 주의해주세요.
■■ 케이씨(KC)인증 적용 대상건 ■■
당사의 리튬이온 충전배터리 조립팩은 아래의 용도외의 목적으로 적용시 판매 가능하며,
아래의 용도의 경우 KC 인증을 사전에 받아야 하므로 협의 바랍니다.
▶ 휴대 기기용 리튬 이차 전지
가) 손에 쥐고 사용하는 기기 : 스마트폰, 태블릿 PC, 오디오/비디오 플레이어, 그와 유사한 기기
나) 휴대가 가능한 장비 : 노트북, CD 플레이어, 그와 유사한 기기
다) 이동 가능한 장비
- 무게가 18kg 이하이며 고정용이 아닌 것
- 의도된 용도로 사용하기 위해 바퀴 등을 통해 이동이 가능한 장비
- 전동공구, 전기자전거, 업무용 비디오카메라 이와 유사한 기기
비고) 전력이 500 Wh 이상인 배터리를 사용하는 전기에너지 저장장치와 무정전 전원장치는 제외
