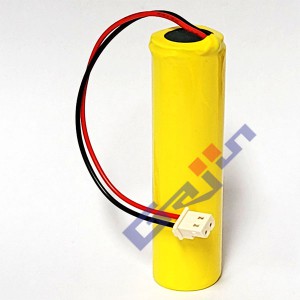

■ 삼성 리튬이온 충전배터리 INR18650-35E (Size 4/3FA 3.7V 3350mAh)에
코인형 보호회로(PCM-1S 2Ah)를 부착하고, 입출력 커넥터(MSH5264-02RR)를 연결하여
수축필름(색깔은 변경될 수 있음)으로 포장하였습니다.
ㅡ 코인형 보호회로가 마이너스 단자 쪽에 위치하여 약 5mm 정도 길어졌습니다.
ㅡ 커넥터 Molex 5264-02M-RR 극성주의
전선의 (좌, 우 위치 확인) 빨간색은 플러스(+), 검은색은 마이너스(-)
◇ Standard discharge Capacity : 3350mAh (3.35Ah)
◇ Nominal Voltage : 3.6V (Charging Voltage 4.2V)
◇ Discharge Cut-off Voltage : 2.65 V
◇ Standard Charge Current : 1700mA (Time 4 hours)
◇ Maximum Charge Current : 2000mA (2A)
◇ Peak / Max. Discharge Current : 2000mA (Because of the PCM specific)
◇ Operation Temperature Range : (Charge) 0 ~ 45 ℃,
(Discharge) -10 ~ 60℃
◇ Storage Temperature Range : 0 ~ 23 ℃
◇ Weight : 52g (about)
◇ Size : (4/3FA) 18.7 x 70mm (about)
